Analisador de Tamanho de Partícula (PSA)

O Analisador de Tamanho de Partícula (Particle Size Analyzer - PSA) é uma solução de alta tecnologia para medição em tempo real da distribuição granulométrica de partículas em processos industriais. Combinando precisão, rapidez e versatilidade, este equipamento é ideal para aplicações no processamento mineral e indústrias químicas em geral.

Características do Equipamento:

• Faixa granulométrica ampla: Mede partículas de 1 µm a 6.500 µm.
• Medição em tempo real: Imagens capturadas a até 20 quadros por segundo.
• Detecção de partículas, bolhas e gotículas: Diferencia tamanho e forma das partículas em análise.
• Construção robusta: Design resistente a vibrações e condições agressivas de processo, com proteção IP65/IP68.
• Alta disponibilidade: Operações com taxas de disponibilidade superiores a 99%.

Princípio de Funcionamento:

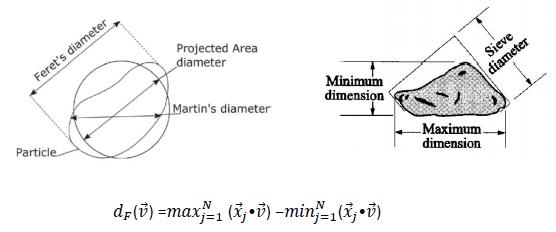

O PSA utiliza microscopia avançada e redes neurais para realizar medições bidimensionais (2D) em tempo real. O equipamento calcula parâmetros granulométricos conforme os padrões ISO 9276-1:1998 e ISO 9276-6:2008, fornecendo dados precisos e customizados para o controle de processos.

Instalação:

• Instalação direta em linha: Montagem em pescoço tipo T nas linhas principais de polpa, como overflow de ciclones e alimentação de flotação.
Figura 2 - PSA + pescoço tipo T
• Sistema de proteção: Sensor com válvula de retração, janela de safira para maior durabilidade e ponta protetora de cerâmica substituível (vida útil de 18-24 meses).

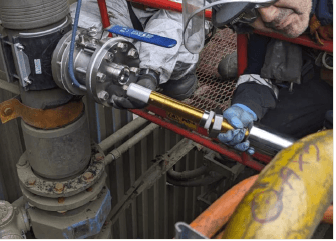

Figura 3 - PSA + válvula de retração

Comunicação e Integração:

• Protocolos de comunicação: Modbus TCP/IP, Client/Server e protocolos abertos para integração fácil com sistemas de controle (DCS).
• Resultados personalizáveis: Dados em tempo real e valores customizados para atender às necessidades operacionais específicas.

Principais Benefícios:

• Alta Eficiência Operacional: Monitoramento contínuo e em tempo real da granulometria, reduzindo paradas e otimizando processos.
• Baixo Custo Operacional (OPEX): Não requer sistemas de diluição nem amostradores externos.
• Facilidade de Manutenção: Simplicidade na substituição de componentes, com custos reduzidos comparados a tecnologias tradicionais.
• Granulometria Bidimensional: Maior precisão na caracterização de partículas, superando métodos unidimensionais.
• Rápida Implementação: Instalação simples e rápida, com licenças de software inclusas e sem necessidade de assinaturas adicionais.
Figura 4 - Central box + sonda
Figura 5 - Workstation (software)
